Hővezető fólia
Az elektromos és elektronikai berendezésekkel szemben támasztott egyre növekvő műszaki követelmények komoly kihívásokat jelentenek a hőmenedzsment területén. A komponensek miniatürizálása és a berendezések növekvő teljesítménye miatt megfelelő megoldás nélkül az alkatrészek hőmérséklete jelentősen megnő, ami akár a teljes termék meghibásodásához is vezethet.
Az elektronikai komponensek élettartamának növelése érdekében ezért elengedhetetlen, hogy a keletkező hőt a forrásból (elektronika) a hőelvezető felé (pl. hűtőborda) vezessük.
E célra hővezető és elektromosan szigetelő közbenső réteganyagokat, az úgynevezett Thermal Interface Materials (TIM)-eket alkalmaznak.
A legismertebb termékcsoportok közé tartoznak az úgynevezett hővezető fóliák.
Mi az a hővezető fólia?
A KERATHERM® hővezető fóliák magas hővezető képességű és elektromosan szigetelő tulajdonságú fóliák, amelyek szilikon-, poliuretán- vagy epoxialapú anyagokból készülnek.
Ezek az anyagok különösen alkalmasak a hőforrásból (pl. félvezető) a hőelvezető felé (pl. hűtőborda) történő hatékony hőátadás biztosítására. Ezt a 100–500 µm közötti kis rétegvastagságuk teszi lehetővé.
A fóliák nagy elektromos szigetelési szilárdsága megbízható védelmet nyújt az elektromos átütések és kisülések ellen.
A mechanikai stabilitás növelése érdekében egyes fóliák üvegszál-erősítéssel is elláthatók, továbbá egyoldali öntapadó bevonattal is kiegészíthetők, amely az alkalmazás során – ügyféligény szerint – megkönnyíti a pozicionálást és rögzítést.
A hővezető fóliák felhasználása
A hővezető fóliák alapesetben tekercses méter áruként vagy táblás formátumban (kivágatlanul) érhetőek el, ami megfelelő lehet a berendezés fejlesztés és tesztelés stádiumában. Az első pilot gyártáshoz és a későbbi szériához a gyártó műszaki rajz szerint méretre vágott fóliát is kínál, amelyeket vevőspecifikusan az ügyfél igényei szerint állít elő. A kivágott fólia beérkezés után azonnal installálható, nem igényel további megmunkálást, ezzel egyszerűsítve és rövidítve a gyártási időt.
A csomagolás tekintetében is számos lehetőség áll rendelkezésre. Igény esetén a kivágás során keletkező hulladék eltávolítható, valamint különféle védőfóliák is alkalmazhatók. A védő- és hordozófóliák a hővezető fóliák portól és szennyeződésektől való megóvását szolgálják. Ezeket az ügyfél telephelyén, közvetlenül a fólia elektronikai komponensre vagy hűtőbordára történő felhelyezése előtt kell eltávolítani.
Főbb előnyök és jellemzők
- Hővezető és elektromosan szigetelő tulajdonság egyidejűleg
- Kis alkatrész-tűrésekhez és 0,1–0,5 mm közötti hézagméretekhez ideális
- Különböző kivitelek (üvegszál-erősítéssel és/vagy öntapadó bevonattal)
- Tekercses méterre vágva és/vagy vevőspecifikusan egyedi méretre szabva is rendelhető
- Eltérő polimer alapanyagokkal készülhet – szilikontartalmú és szilikonmentes változatban egyaránt
Termékek
Felületkezelés szerint
Sima felületű hővezető fólia

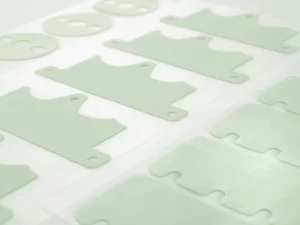

86/37 hővezető fólia
Vastagság: 0.225 mm, 0.3 mm
Hővezetés: 1.8 W/mK
Hőellenállás: 0.32 K/W*
Átütési felszültség: 8.0 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szín: zöld
*0.225 mm vastagság esetén

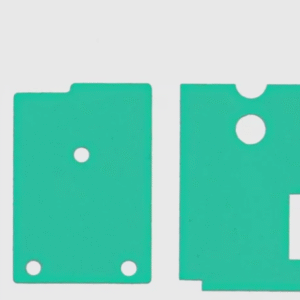

86/25 hővezető fólia
Vastagság: 0.225 mm
Hővezetés: 2.5 W/mK
Hőellenállás: 0.225 K/W*
Átütési felszültség: 3.5 kV
Alkalmazási hőmérséklet: (-60) – 200 °C
Szín: menta zöld
*0.225 mm vastagság esetén

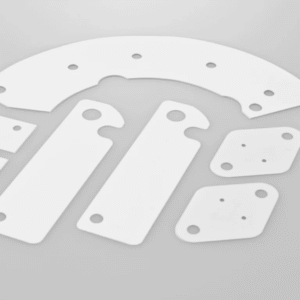

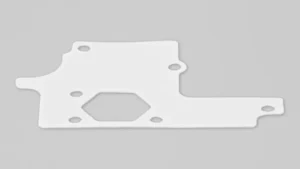

86/30 hővezető fólia
Vastagság: 0.225 mm, 0.5 mm
Hővezetés: 2.5 W/mK
Hőellenállás: 0.22 K/W*
Átütési felszültség: 1.5 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szín: fehér
*0.225 mm vastagság esetén

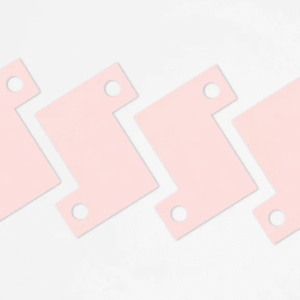

86/50 hővezető fólia
Vastagság: 0.125 mm, 0.225 mm, 0.3 mm, 0.5 mm
Hővezetés: 3.5 W/mK
Hőellenállás: 0.16 K/W*
Átütési felszültség: 1.5 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szín: rózsaszín
*0.225 mm vastagság esetén

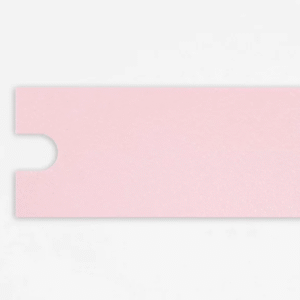

86/60 hővezető fólia
Vastagság: 0.25 mm, 0,3 mm
Hővezetés: 4.5 W/mK
Hőellenállás: 0.14 K/W*
Átütési felszültség: 5.0 kV*
Alkalmazási hőmérséklet: (-60) – 200 °C
Szín: rózsaszín
*0.25 mm vastagság esetén

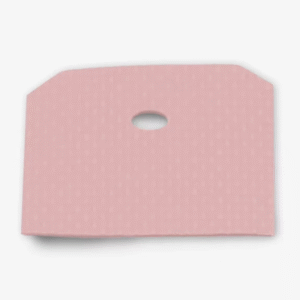

86/82 hővezető fólia
Vastagság: 0.25 mm
Hővezetés: 6.5 W/mK
Hőellenállás: 0.09 K/W*
Átütési felszültség: 1.0 kV*
Alkalmazási hőmérséklet: (-40) – 200 °C
Szín: piros
*0.25 mm vastagság esetén

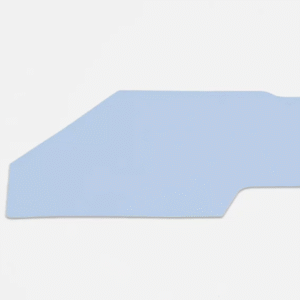

U 80 szilikon mentes hővezető fólia
Vastagság: 0.15 mm, 0.3 mm
Hővezetés: 1.8 W/mK
Hőellenállás: 0.2 K/W*
Átütési felszültség: 4.0 kV*
Alkalmazási hőmérséklet: (-40) – 125 °C
Szín: kék
*0.15 mm vastagság esetén

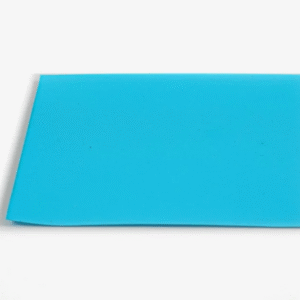

U 85 szilikon mentes hővezető fólia
Vastagság: 0.2 mm
Hővezetés: 3.0 W/mK
Hőellenállás: 0.165 K/W*
Átütési felszültség: 6.0 kV*
Alkalmazási hőmérséklet: (-40) – 150 °C
Szín: világos kék
*0.2 mm vastagság esetén
U 90 szilikon mentes hővezető fólia
Vastagság: 0.1 mm, 0.2 mm, 0.3 mm
Hővezetés: 6.0 W/mK
Hőellenállás: 0.082 K/W*
Átütési felszültség: 4.0 kV*
Alkalmazási hőmérséklet: (-40) – 125 °C
Szín: világos kék
*0.1 mm vastagság esetén
86/17 hővezető fólia
Vastagság: 0.225 mm, 0.5 mm
Hővezetés: 1.8 W/mK
Hőellenállás: 0.39 K/W*
Átütési felszültség: 6.0 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szakítószilárdság: 7.5 N/mm^2
Szín: zöld
*0.225 mm vastagság esetén
86/10 hővezető fólia
Vastagság: 0.125 mm, 0.225 mm, 0.5 mm
Hővezetés: 2.5 W/mK
Hőellenállás: 0.25 K/W*
Átütési felszültség: 1.5 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szakítószilárdság: 7.5 N/mm^2
Szín: fehér
*0.225 mm vastagság esetén
86/52 hővezető fólia
Vastagság: 0.225 mm
Hővezetés: 3.5 W/mK
Hőellenállás: 0.22 K/W*
Átütési felszültség: 1.5 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szakítószilárdság: 10 N/mm^2
Szín: rózsaszín
*0.225 mm vastagság esetén
86/47 hővezető fólia
Vastagság: 0.25 mm
Hővezetés: 1.8 W/mK
Hőellenállás: 0.5 K/W*
Átütési felszültség: 8.0 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szín: zöld
*0.225 mm vastagság esetén
86/40 hővezető fólia
Vastagság: 0.25 mm, 0.525 mm
Hővezetés: 2.5 W/mK
Hőellenállás: 0.265 K/W*
Átütési felszültség: 1.5 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szín: fehér
*0.225 mm vastagság esetén
86/51 hővezető fólia
Vastagság: 0.125 mm, 0.225 mm, 0.3 mm, 0.5 mm
Hővezetés: 3.5 W/mK
Hőellenállás: 0.26 K/W*
Átütési felszültség: 1.5 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szín: rózsaszín
*0.225 mm vastagság esetén
86/25K hővezető fólia
Vastagság: 0.225 mm
Hővezetés: 2.5 W/mK
Hőellenállás: 0.225 K/W*
Átütési felszültség: 3.5 kV*
Alkalmazási hőmérséklet: (-60) – 200 °C
Szín: menta zöld
*0.225 mm vastagság esetén
86/60K hővezető fólia
Vastagság: 0.275 mm, 0,325 mm
Hővezetés: 4.5 W/mK
Hőellenállás: 0.14 K/W*
Átütési felszültség: 5.0 kV*
Alkalmazási hőmérséklet: (-60) – 200 °C
Szín: rózsaszín
*0.25 mm vastagság esetén
86/82K hővezető fólia
Vastagság: 0.275 mm
Hővezetés: 6.5 W/mK
Hőellenállás: 0.09 K/W*
Átütési felszültség: 1.0 kV*
Alkalmazási hőmérséklet: (-40) – 200 °C
Szín: piros
*0.25 mm vastagság esetén
U 80K szilikon mentes hővezető fólia
Vastagság: 0.175 mm, 0.325 mm
Hővezetés: 1.8 W/mK
Átütési felszültség: 4.0 kV*
Alkalmazási hőmérséklet: (-40) – 125 °C
Szín: kék
*0.15 mm vastagság esetén
U 90K szilikon mentes hővezető fólia
Vastagság: 0.1 mm, 0.2 mm, 0.3 mm
Hővezetés: 6.0 W/mK
Hőellenállás: 0.082 K/W*
Átütési felszültség: 4.0 kV*
Alkalmazási hőmérséklet: (-40) – 125 °C
Szín: világos kék
*0.1 mm vastagság esetén
86/27 hővezető fólia
Vastagság: 0.25 mm, 0.525 mm
Hővezetés: 1.8 W/mK
Hőellenállás: 0.55 K/W*
Átütési felszültség: 6.0 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szakítószilárdság: 7.5 N/mm^2
Szín: zöld
*0.225 mm vastagság esetén
86/20 hővezető fólia
Vastagság: 0.25 mm
Hővezetés: 2.5 W/mK
Hőellenállás: 0.3 K/W*
Átütési felszültség: 1.5 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szakítószilárdság: 7.5 N/mm^2
Szín: fehér
*0.225 mm vastagság esetén
86/53 hővezető fólia
Vastagság: 0.25 mm
Hővezetés: 3.5 W/mK
Hőellenállás: 0.27 K/W*
Átütési felszültség: 1.5 kV*
Alkalmazási hőmérséklet: (-60) – 250 °C
Szakítószilárdság: 10 N/mm^2
Szín: rózsaszín
*0.225 mm vastagság esetén
