Hővezető gap filler folyadék
Az elektromos és elektronikai berendezésekkel szemben támasztott egyre növekvő műszaki követelmények komoly kihívásokat jelentenek a hőmenedzsment területén. A komponensek miniatürizálása és a berendezések növekvő teljesítménye miatt megfelelő megoldás nélkül az alkatrészek hőmérséklete jelentősen megnő, ami akár a teljes termék meghibásodásához is vezethet.
Az elektronikai komponensek élettartamának növelése érdekében ezért elengedhetetlen, hogy a keletkező hőt a forrásból (elektronika) a hőelvezető felé (pl. hűtőborda) vezessük.
E célra hővezető és elektromosan szigetelő közbenső réteganyagokat, úgynevezett Thermal Interface Materials (TIM)-eket alkalmaznak.
Ezek az anyagok közül a legkeresettebb anyagunk az úgynevezett réskitöltő hővezető gap filler folyadékok (Gap Filler Liquid GFL). Ez az anyag kombinálja a hővezető paszta és a hővezető gap pad előnyeit. Közvetlenül felhasználáskor folyékony halmazállapotának köszönhetően kitölti a felületi érdesség által keletkezett légréseket, míg kikeményedése után a hűtendő felület és a hűtőfelület között nagyobb távolságok áthidelására alkalmas.
Mi az a hővezető gap filler folyadék?
A Gap Filler Liquids (GFL) kiváló hővezető és elektromosan szigetelő, kétkomponensű anyagok, amelyek szilikon vagy poliuretán alapúak.
Halmazállapot változásának köszönhetően nagyobb felületi érdességek és komponensek közötti távolságok is könnyedén kiegyenlíthetőek és áthidalhatóak. Alacsony nyomás is elegendő a felhordáshoz, ami különösen előnyös az érzékeny elektronikai alkalmazásoknál.
Az alacsony hőellenállás révén a hő rendkívül hatékonyan vezetődik el a hőforrástól (pl. elektronika) a hőelnyelő felületig (pl. hűtőborda).
A hővezető gap filler folyadékok felhasználása

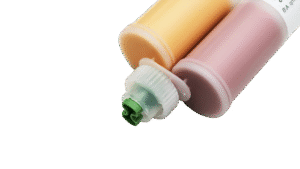

A hővezető gap filler folyadékok a felhasznált módja és mennyisége szerint többféle standard csomagolásban és kiszerelési mennyiségben elérhető:
- 50 ml fecskendő
- 200 ml kartus
- 400 ml kartus
- 600 ml Semco kartus
Egyedi igény esetén vevőspecifikusan más csomagolási mód is elérhető.
A hővezető folyadékok a pneumatikus vagy elektromos adagolópisztolyokkal történő kézi felhordás mellett teljesen automatizált adagolórendszerekkel is felvihetők.
Az adagolás során mindig kiemelten fontos, hogy a két komponens homogén módon keveredjen, amit a színátmenetnek köszönhetően vizuálisan is könnyen ellenőrizni lehet.
Főbb előnyök és jellemzők
- Két komponensű anyag 1:1-ben keverve
- Szilikontartalmú és szilikon mentes változatok
- Széles hővezetési tartomány: 1,5 W/mK – 4,3 W/mK
- Magas átütési szilárdság: 10 kV/mm – 20 kV/mm
- Szobahőmérsékleten térhálósodó (kikeményedő) anyagok
- Alacsony nyomás is elegendő a felhordáshoz, ami különösen előnyös az érzékeny elektronikai alkalmazásoknál
- Hőállóság akár 200 °C-ig
- Az alacsony viszkozitás lehetővé teszik az adagolás automatizálását a legkorszerűbb technológiáknak megfelelően
- 100%-ban németországi gyártás ezzel biztosítva a stabil, biztonságos és gyors szállítást
Termékek
GLF 3020 hővezető gap filler folyadék
Hővezetés: 1.8 W/mK*
Hőellenállás: 1.4 K/W*
Átütési felszültség: 10.0 kV**
Viszkozitás: 45 – 70 Pas
Keménység Shore 00: 45 – 60
Alkalmazási hőmérséklet: (-40) – 200 °C
Szín: világos sárga
*1 mm vastagság esetén
** 0.5 mm vastagság esetén
GFL 1800 SL hővezető gap filler folyadék
Hővezetés: 1,8 W/mK*
Hőellenállás: 1.38 K/W*
Átütési felszültség: 7.5 kV**
Viszkozitás: 2 – 8 Pas
Keménység Shore 00: 55 – 75
Alkalmazási hőmérséklet: (-40) – 200 °C
Szín: világos kék
*1 mm vastagság esetén
** 0.5 mm vastagság esetén
GFL 3020 RF hővezető gap filler folyadék
Hővezetés: 2 W/mK*
Hőellenállás: 1.2 K/W*
Átütési felszültség: 10.0 kV**
Viszkozitás: 45 – 85 Pas
Keménység Shore 00: 45 – 60
Alkalmazási hőmérséklet: (-40) – 200 °C
Szín: sárga
*1 mm vastagság esetén
** 0.5 mm vastagság esetén

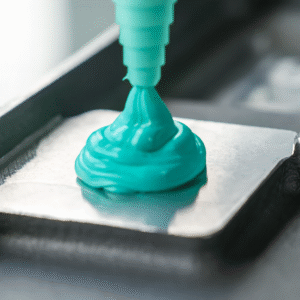

GFL 2400 SL hővezető gap filler folyadék
Hővezetés: 2.4 W/mK*
Hőellenállás: 1.02 K/W*
Átütési felszültség: 10.0 kV**
Viszkozitás: 8 – 20 Pas
Keménység Shore 00: 30 – 50
Alkalmazási hőmérséklet: (-40) – 200 °C
Szín: türkíz kék
*1 mm vastagság esetén
** 0.5 mm vastagság esetén

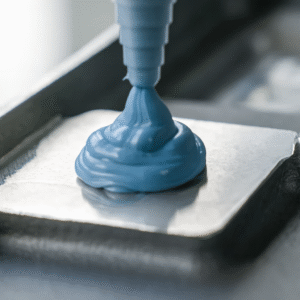

GFL 3000 SL hővezető gap filler folyadék
Hővezetés: 2.8 W/mK*
Hőellenállás: 0.9 K/W*
Átütési felszültség: 6 kV**
Viszkozitás: 10 – 30 Pas
Keménység Shore 00: 55 – 75
Alkalmazási hőmérséklet: (-40) – 200 °C
Szín: türkíz kék
*1 mm vastagság esetén
** 0.5 mm vastagság esetén

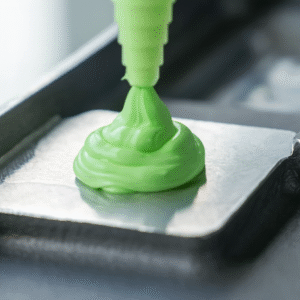

GFL 3030 hővezető gap filler folyadék
Hővezetés: 3 W/mK*
Hőellenállás: 0.82 K/W*
Átütési felszültség: 6.0 kV**
Viszkozitás: 90 – 140 Pas
Keménység Shore 00: 65 – 85
Alkalmazási hőmérséklet: (-40) – 200 °C
Szín: zöld
*1 mm vastagság esetén
** 0.5 mm vastagság esetén
GFL 3040 hővezető gap filler folyadék
Hővezetés: 4.3 W/mK*
Hőellenállás: 0.58 K/W*
Átütési felszültség: 5.0 kV**
Viszkozitás: 75 – 110 Pas
Keménység Shore 00: 65 – 85
Alkalmazási hőmérséklet: (-40) – 200 °C
Szín: lila
*1 mm vastagság esetén
** 0.5 mm vastagság esetén

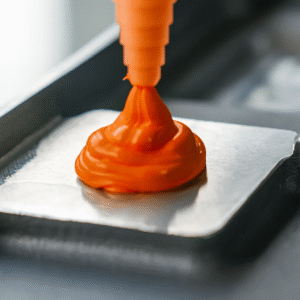

GFU 15 szilikon mentes hővezető gap filler folyadék
Hővezetés: 1.5 W/mK*
Hőellenállás: 1.6 K/W*
Átütési felszültség: 8.0 kV**
Viszkozitás: 140 – 180 Pas
Keménység Shore 00: 65 – 85
Alkalmazási hőmérséklet: (-40) – 110 °C
Szín: narancssárga
*1 mm vastagság esetén
** 0.5 mm vastagság esetén
Vegye fel velünk a kapcsolatot
Ha bármelyik termékünk felkeltette érdeklődését, kérjük, írjon nekünk. Kollégánk hamarosan felveszi Önnel a kapcsolatot.
